Batteri ESS-beholder: typer, komponenter, applikationer og købsvejledning

Hvad er en ESS-batteribeholder, og hvordan fungerer den?

En container for batterienergilagringssystem (ESS) er en selvstændig, fabriksmonteret enhed, der integrerer batterimoduler, strømkonverteringsudstyr, termiske styringssystemer, brandslukningsinfrastruktur og overvågningselektronik i et standardiseret kabinet - oftest en ISO-forsendelsescontainerramme med 20 fod eller 40 fod dimensioner. Denne containeriserede tilgang gør det muligt for netoperatører, industrielle faciliteter og udviklere af vedvarende energi at implementere storskala energilagring hurtigt med minimal on-site anlægs- og idriftsættelsestid sammenlignet med specialbyggede batterirum eller hvælvingsinstallationer.

Inde i en typisk batteri ESS-beholder er lithiumjernfosfat (LFP) eller nikkel-mangan-kobolt (NMC) batteristativer arrangeret i rækker langs de indvendige vægge, forbundet i serier og parallelle konfigurationer for at opnå målspænding og kapacitetsspecifikationer. Et batteristyringssystem (BMS) overvåger hver celles spænding, temperatur og ladetilstand i realtid og kommunikerer med et centralt energistyringssystem (EMS), der koordinerer opladnings- og afladningscyklusser baseret på netsignaler eller belastningskrav på stedet. Et tovejs strømkonverteringssystem (PCS) - enten integreret i beholderen eller installeret i et tilstødende kabinet - konverterer jævnstrøm fra batteribankerne til vekselstrøm, der er kompatibelt med det lokale net eller facilitetsinfrastruktur.

Kernekomponenter inde i en ESS-batteribeholder

At forstå, hvad der fysisk sidder inde i en ESS-container, er afgørende for indkøbsingeniører, projektudviklere og facility managers, der skal evaluere forslag, sammenligne leverandører og planlægge installationssteder. Hvert delsystem spiller en særskilt og kritisk rolle i sikker og pålidelig drift.

Batterimoduler og stativer

Batterimodulerne er kerneenergilagringsmediet. I en 40-fods ESS-beholder omfatter typiske konfigurationer 8 til 20 batteristativer, hvor hvert rack indeholder 8 til 16 batterimoduler, hvor hvert modul huser alt fra 16 til 280 prismatiske eller cylindriske celler afhængigt af kemien og formfaktoren. LFP-kemi dominerer det containeriserede ESS-marked i brugsskala på grund af dets termiske stabilitet, lange cykluslevetid (3.000-6.000 fulde cyklusser) og lavere omkostninger pr. kWh sammenlignet med NMC. En enkelt 40-fods LFP-beholder fra førende producenter leverer i øjeblikket mellem 2 MWh og 5 MWh brugbar energi, hvor den højere ende kan opnås gennem avanceret celle-til-rack-emballage og øgede energitæthedsceller.

Batteristyringssystem (BMS)

BMS fungerer på tre hierarkiske niveauer: celleniveauovervågning (måling af individuelle cellespændinger og temperaturer), modulniveaubalancering (omfordeling af ladning på tværs af celler for at forhindre kapacitetsdivergens) og rack-niveaubeskyttelse (udløser kontaktorer for at isolere defekte strenge). Et velkonstrueret BMS er ikke kun afgørende for ydeevnen, men også for sikkerheden - det skal detektere termiske anomalier på celleniveau, før de eskalerer til termiske løbske hændelser. Avancerede BMS-platforme inkorporerer nu elektrokemisk impedansspektroskopi (EIS) og AI-assisteret sundhedstilstand (SOH) estimering for at forudsige nedbrydning og optimere afsendelsesstrategier over systemets 10-20 års driftslevetid.

Power Conversion System (PCS)

PCS'en er den elektriske grænseflade mellem DC-batteribanken og AC-nettet. I containeriseret ESS er PCS-enheder typisk klassificeret mellem 500 kW og 2,5 MW pr. container. Moderne PCS-designs opnår rund-tur-konverteringseffektiviteter på over 97 % og understøtter gitterdannende eller gitterfølgende kontroltilstande. Grid-forming kapacitet - PCS'ens evne til at etablere spændings- og frekvensreferencer uafhængigt - er i stigende grad kritisk for mikronet og systemer, der fungerer i ø-tilstand. Nogle containerdesigns integrerer PCS'en internt; andre forbindes til en separat PCS skid eller central inverterstation, hvilket kan reducere containerens kompleksitet, men øger on-site ledninger og krav til fodaftryk.

Termisk styringssystem

At opretholde batteritemperaturen inden for et optimalt område - typisk 15°C til 35°C for LFP - er afgørende for både ydeevne og levetid. ESS-beholdere bruger en af ​​tre primære termiske styringstilgange: luftkøling (tvungen konvektion via HVAC-enheder), væskekøling (kolde plader eller nedsænkningskølekredsløb integreret i hvert rack) eller hybridsystemer. Væskekøling giver overlegen termisk ensartethed og tillader højere ladnings-/afladningshastigheder uden at accelerere nedbrydningen, men tilføjer VVS-kompleksitet og vedligeholdelseskrav. I klimaer med ekstrem varme eller kulde skal det termiske styringssystem også levere varmekapacitet - PTC-varmere eller varmepumpekredsløb - for at forhindre kapacitetstab eller celleskader under vinterdrift. Førende producenter specificerer, at deres beholdere fungerer i omgivelsestemperaturer fra -30°C til 55°C med passende varmestyring aktiv.

Branddetektion og -slukning

Brandsikkerhed er et ikke-omsætteligt element i ethvert batteri ESS-beholderdesign. Moderne beholdere inkorporerer flerlagsdetektion: elektrokemiske gassensorer, der detekterer brint, kulilte og flygtige organiske forbindelser frigivet under termisk løb på et tidligt stadium; termiske sensorer og røgdetektorer som sekundære triggere; og optiske flammedetektorer som et endeligt bekræftelseslag. Undertrykkelsessystemer bruger typisk heptafluorpropan (HFP/FM-200), CO₂ eller - i stigende grad - vandtågesystemer, der er specielt designet til lithiumbatteribrande. Nogle førende designs inkluderer udluftningskanaler på celleniveau, der leder afgangsgas væk fra tilstødende celler og ind i dedikerede udstødningsveje, hvilket reducerer sandsynligheden for kaskadefejl, der spreder sig hen over et stativ.

Standardbeholderstørrelser og typiske kapacitetsklassificeringer

Batteri ESS-containere fås i en række standardfodspor, der er tilpasset ISO intermodale dimensioner, hvilket muliggør transport med lastbil, jernbane eller skib uden særlige tilladelser. Tabellen nedenfor viser de mest almindelige konfigurationer, der er tilgængelige fra større producenter fra 2024-2025:

Nøgleanvendelser af ESS-batteribeholdere

Containeriserede batteri ESS-enheder betjener en bred vifte af applikationer på tværs af elværdikæden, fra lagring på generationssiden til industrielle installationer bag måleren. Den modulære karakter af containerbaserede systemer gør det muligt for projekter at skalere fra hundredvis af kilowatt-timer til hundredvis af megawatt-timer blot ved at tilføje parallelle containerstrenge.

Grid-Scale Frequency Regulation og accessoriske tjenester

Batteri ESS-beholdere er blandt de hurtigst reagerende ressourcer på elnettet. De kan skifte fra standby til fuld nominel effekt på under 100 millisekunder - langt hurtigere end gashøjttalere eller hydroelektriske enheder. Dette gør dem usædvanligt velegnede til frekvensreguleringsmarkeder, hvor netoperatører betaler en præmie for ressourcer, der kan absorbere eller tilføre strøm hurtigt for at opretholde netfrekvensen på 50 Hz eller 60 Hz. Projekter som Hornsdale Power Reserve i det sydlige Australien (150 MW / 194 MWh, ved hjælp af Tesla Megapack-containere) viste, at batteri ESS kan udkonkurrere roterende reserveaktiver i responshastighed og nøjagtighed, reducere frekvensafvigelseshændelser og tjene betydelige accessoriske serviceindtægter.

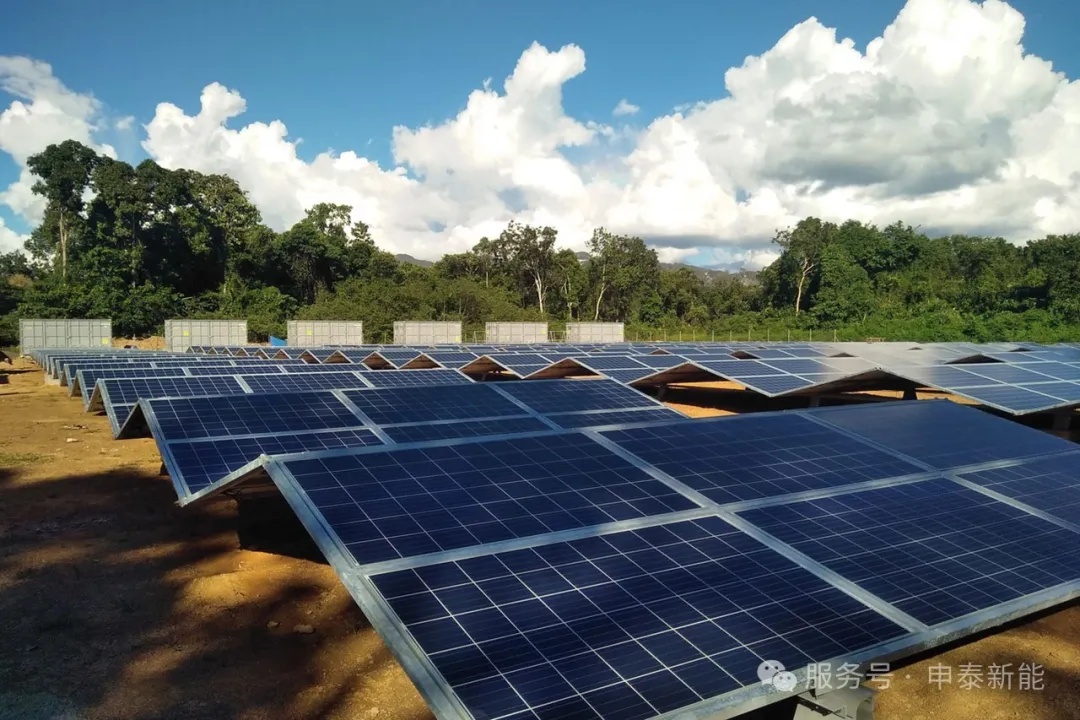

Sol- og vindenergiopstramning

Vedvarende energikilder producerer strøm med mellemrum, hvilket skaber rampebegivenheder og generationskløfter, der udfordrer netstabiliteten. En batteri-ESS-beholder, der er placeret sammen med en solcelle-PV eller vindmøllepark, fungerer som en buffer – absorberer overskydende produktion under spidsbelastningsperioder og aflades under skytransienter, vindstilfælde eller spidsbelastninger om aftenen. I hybridanlæg i brugsskala er lagersystemet dimensioneret til at give 1 til 4 timers energigennemstrømning i forhold til det vedvarende anlægs navnepladekapacitet. Denne "forstærkende" evne forvandler variabel generering til en mere forudsigelig, planmæssig ressource, hvilket forbedrer anlæggets kapacitetskredit og markedsværdi. Mange jurisdiktioner og indkøbere kræver nu lagerparring som en betingelse for kontrakter om indkøb af vedvarende energi.

Kommerciel og industriel Peak Demand Management

Industrielle faciliteter og store kommercielle bygninger står ofte over for efterspørgselsafgifter, der udgør 30-50 % af deres månedlige elregning. Disse gebyrer udløses af spidsbelastningsbegivenheder - nogle gange så korte som 15 minutter - i faktureringsperioder. En bag-måleren batteri ESS-beholder kan overvåge facilitetens belastning i realtid og aflade forebyggende for at klippe disse efterspørgselsspidser, hvilket reducerer den målte top og dermed efterspørgselsafgiften. Tilbagebetalingsperioder for C&I-spidsbarberingsapplikationer varierer typisk fra 3 til 7 år afhængigt af lokale tarifstrukturer, batteriomkostninger og anlægsbelastningsprofiler. Containersystemer er særligt attraktive i dette segment, fordi de kan installeres på parkeringspladser, hustage eller tilstødende jord uden væsentlige bygningsændringer.

Microgrids og Remote Off-Grid Power

Fjerntliggende samfund, ø-net, minedrift og militære installationer, der er afhængige af dieselproduktion, står over for høje brændstofomkostninger, forsyningskæderisici og emissionsudfordringer. Batteri ESS-beholdere kombineret med sol- eller vindproduktion reducerer dieselforbruget dramatisk - i nogle hybride mikronetkonfigurationer med 70-90% - samtidig med at strømkvaliteten og pålideligheden forbedres. Den selvstændige karakter af ESS-containere gør dem ideelle til disse applikationer: Et komplet system kan sendes med fladvogn eller pram, kranes på plads og tages i brug inden for få dage. Projekter i Alaska, Australiens Outback og Pacific Island-nationerne har demonstreret den tekniske og økonomiske levedygtighed af denne tilgang, med udjævnede lageromkostninger, der er konkurrencedygtige med dieselproduktion til brændstofpriser over $1,00/liter.

Afhjælpning af overbelastning af transmission og netudsættelse

I regioner, hvor transmissionsinfrastrukturen er begrænset, kan batteri-ESS-containere placeres ved lastcentre for at udskyde eller undgå kostbare netopgraderinger. Ved at oplade i perioder uden for spidsbelastningsperioder, hvor transmissionslinjer har ledig kapacitet og aflade i spidsbelastningstimer, kan en strategisk placeret ESS-container reducere spidseffekten, der strømmer gennem et flaskehalstransmissions- eller distributionssegment. Værktøjer i Californien, New York og Storbritannien har indsat containeriseret ESS specifikt til non-wires alternatives (NWA) programmer, og undgår hundredvis af millioner i infrastrukturinvesteringer, mens de leverer tilsvarende pålidelighedsresultater. Fleksibiliteten til at flytte containeriserede aktiver - hvis nettopologien ændrer sig - giver forsyningsselskaber valgmulighed, som investeringer i fast infrastruktur ikke kan give.

Stedplanlægning og civile krav til ESS-beholderinstallation

Succesfuld implementering af et batteri ESS-containerprojekt kræver omhyggelig planlægning af stedet, der adresserer strukturelle, elektriske, adgangs- og sikkerhedskrav. Utilstrækkelig forberedelse af stedet er en af ​​de mest almindelige årsager til projektforsinkelser og omkostningsoverskridelser i containeriserede lagerinstallationer.

• Fundament og pude design: ESS-containere kræver plane, armerede betonpuder, der er i stand til at understøtte belastninger på 30-45 tons pr. container, plus dynamiske belastninger under seismiske hændelser. Gruspuder med stålbjælker er et billigere alternativ, der bruges i nogle midlertidige eller semi-permanente installationer. Tilstrækkelig dræning skal udformes i puden for at forhindre vand i at trænge ind under beholderens gulv.
• Beholderafstand og frigang: Brandregler og fabrikantkrav kræver typisk minimumsafstande på 1-3 meter mellem tilstødende containere for at tillade nødadgang og forhindre brandspredning. Kravene til lokal brandmyndigheds jurisdiktion (AHJ) skal revideres tidligt i designprocessen, da de varierer betydeligt mellem regionerne og kan påvirke det samlede fodaftryk på stedet med 20-40 %.
• Elektrisk sammenkobling: Højspændings-vekselstrømskabler, jævnstrømsskinner (i DC-koblede konfigurationer), kommunikationsledninger og jordingsinfrastruktur skal koordineres mellem containere og sammenkoblingspunktet. Mellemspændingskoblingsudstyr, step-up transformere og beskyttelsesrelæer er typisk anbragt i et separat elektrisk rum eller glidesko ved siden af ​​batteribeholderne.
• Perimetersikkerhed og adgangskontrol: ESS-installationer i brugsskala kræver perimeterhegn (typisk 2,4 m kædeled med pigtråd), adgangsporte til køretøjer, CCTV-overvågning og indbrudsdetektionssystemer for at overholde NERC CIP eller tilsvarende cybersikkerheds- og fysiske sikkerhedsstandarder. Adgangskontrol for autoriseret vedligeholdelsespersonale skal integreres med stedets overordnede sikkerhedsstyringssystem.
• Kommunikation og SCADA-forbindelse: Hver container kræver en kommunikations-gateway, der er forbundet til webstedets EMS og, i nettilsluttede applikationer, til forsyningsselskabets SCADA eller energistyringsplatform via fiber, mobil eller dedikeret lejet linje. Redundante kommunikationsveje anbefales til kritiske netaktiver for at sikre kontinuerlig overvågning og kontroltilgængelighed.

Førende batteri ESS-beholderproducenter og -produkter

Det globale marked for containerbatterier ESS betjenes af et konkurrencedygtigt felt af producenter, der spænder over hele forsyningskæden - fra celleproducenter, der har integreret vertikalt i systemintegration, til uafhængige systemintegratorer, der køber celler og samler komplette containerløsninger. Følgende oversigt fremhæver de mest fremtrædende produkter og deres kendetegn:

Sikkerhedsstandarder og certificeringer for ESS-containere

Overholdelse af gældende sikkerhedsstandarder er både et lovkrav og en kritisk faktor for at sikre finansiering, forsikring og netforbindelsesgodkendelser til batteri ESS container projekter. Det regulatoriske landskab er komplekst, med standarder, der overlapper hinanden på tværs af domæner inden for elektrisk, brand og byggekode.

• UL 9540 (standard for energilagringssystemer og -udstyr): Den primære sikkerhedsstandard på systemniveau for ESS i Nordamerika. UL 9540 evaluerer den komplette samlede ESS - inklusive batterier, PCS, BMS og kabinet - for elektrisk, brand- og mekanisk sikkerhed. Overholdelse er påkrævet af de fleste amerikanske bygnings- og brandforskrifter for kommercielle og utility-skala implementeringer.
• UL 9540A (testmetode til evaluering af termisk løbsk brandudbredelse): En ledsagende testmetode til UL 9540, der specifikt evaluerer, om termisk runaway i én celle eller modul vil forplante sig til tilstødende enheder i beholderen. UL 9540A-resultater informerer direkte om brandadskillelsesafstandskrav specificeret af AHJs og NFPA 855-standarden. Systemer med gunstige UL 9540A-resultater kan kvalificere sig til reducerede tilbageslagsafstande.
• NFPA 855 (standard for installation af stationære energilagringssystemer): Indstiller maksimale energilagringsmængder pr. brandsektion, påkrævede brandslukningssystemer, ventilationskrav og nødhjælpsadgang. 2023-udgaven introducerede opdateret vejledning, der er specifik for store udendørs containersystemer.
• IEC 62933 (elektriske energilagringssystemer): Den internationale standardserie, der regulerer ESS-ydelsestest, sikkerheds- og miljøkrav. IEC 62933-2 dækker sikkerhedskrav til nettilsluttede systemer, mens IEC 62933-5 omhandler miljøvurderinger, herunder livscyklusanalyser.
• IEC 62619 (sikkerhedskrav til sekundære lithiumceller i stationære applikationer): Celle- og batteriniveaustandard, der dækker misbrugstolerancetest (overopladning, kortslutning, termisk eksponering) og designkrav til celler, der anvendes i stationære ESS-applikationer.
• NERC CIP (Critical Infrastructure Protection) standarder: For nettilsluttet ESS i Nordamerika, der er klassificeret som bulk Electric System (BES) aktiver, kræver NERC CIP cybersikkerhedsstandarder specifikke kontroller over elektronisk adgang, fysisk sikkerhed, hændelsesrespons og forsyningskæderisikostyring for BMS og EMS software og hardware.

Samlede ejeromkostninger og økonomiske overvejelser

Evaluering af de sande omkostninger ved et batteri ESS-containerprojekt kræver en omfattende total ejerskabsanalyse (TCO), der går langt ud over de indledende kapitaludgifter til hardwaren. Indkøbsledere og projektøkonomiteams skal stå for en lang række omkostningsdrivere i løbet af systemets driftslevetid, typisk 10-20 år.

Opdeling af kapitaludgifter

Fra 2024-2025 anskaffes nøglefærdige batteri-ESS-containersystemer i brugsskala til kapitalomkostninger på ca. $180-$300 pr. kWh for det komplette AC-koblede system, inklusive containere, PCS, transformere, EMS, forberedelse af stedet og idriftsættelse. LFP-baserede systemer i den nedre ende af dette sortiment er tilgængelige fra kinesiske producenter, herunder CATL, BYD og Sungrow. Systemer fra vestlige integratorer eller dem, der kræver overholdelse af indenlandsk indhold (for US ITC/IRA incitament-kvalifikation) sidder typisk i den højere ende eller over dette interval. Batteriomkostninger repræsenterer cirka 50-60 % af de samlede systemomkostninger, mens PCS, anlægsbalance og EPC-tjenester omfatter resten.

Drifts- og vedligeholdelsesomkostninger

Årlige drifts- og vedligeholdelsesomkostninger (O&M) for containeriseret ESS varierer typisk fra $5 til $15 pr. kWh om året, afhængigt af servicekontraktens omfang, systemets kompleksitet og stedets afsides beliggenhed. O&M-aktiviteter omfatter forebyggende vedligeholdelse af HVAC- og kølesystemer, BMS-softwareopdateringer, udskiftning af termisk styringsvæske (til væskekølede systemer), inspektioner af brandslukningssystemer og cybersikkerhedspatching. Forøgelsesomkostninger - udgiften til at tilføje batterikapacitet for at kompensere for kapacitetsforringelse over tid og opretholde kontrakteret energigennemstrømning - skal også budgetteres, hvilket typisk repræsenterer 10-20 % af de oprindelige hardwareomkostninger over en 10-årig periode.

Indtægtsstrømme og værdistabling

Økonomien ved et batteri ESS-containerprojekt er mest gunstig, når systemet kan fange flere indtægtsstrømme samtidigt - en praksis kendt som værdistabling. Et enkelt ESS-aktiv kan ofte deltage i energiarbitrage (købe billig strøm uden for spidsbelastningsperioder og sælge til spidsbelastningspriser), frekvensreguleringsmarkeder, kapacitetsmarkeder og samtidig give en reduktion af efterspørgslen bag måleren, forudsat at forsendelsessoftwaren er sofistikeret nok til at optimere på tværs af alle indtægtsmuligheder uden modstridende forpligtelser. Projekter på konkurrenceprægede amerikanske markeder som ERCOT (Texas) og ISO-NE (New England) har vist IRR'er på 10-18 % for veloptimerede ESS-aktiver med en varighed på 4 timer, når de kombinerer energiarbitrage, accessoriske tjenester og kapacitetsmarkedsindtægter.

Nye tendenser, der former batteri-ESS-containermarkedet

Det containeriserede ESS-marked udvikler sig hurtigt, drevet af faldende batteriomkostninger, øget udbredelse af vedvarende energi og mandater til dekarbonisering af nettet. Flere vigtige tendenser er at omforme produktdesign, projektøkonomi og markedsstruktur på vej ind i slutningen af ​​2020'erne.

• Øget energitæthed pr. beholder: Producenter øger løbende kWh pr. container-fodaftryk gennem celle-til-rack og celle-til-pakke innovationer, højere højkubebeholderrammer og individuelle celler med højere kapacitet (f.eks. 314 Ah og 628 Ah LFP prismatiske celler, der nu går i produktion). Banen tyder på, at 40 fods containere på over 8-10 MWh kan være kommercielt tilgængelige i 2027.
• Længere varighed af opbevaring: Efterhånden som dekarboniseringen af nettet bliver dybere, vokser efterspørgslen efter ESS med en varighed på 6-12 timer hurtigt. Dette driver interessen for, at alternative kemier - herunder natriumion-, jern-luft- og flowbatterier - bliver pakket i containerformater for at tjene længerevarende applikationer, hvor lithiumøkonomien er mindre gunstig.
• Batteribeholdere til andet liv: Pensionerede EV-batteripakker, især fra den tidlige generation af elektriske busser og passagerkøretøjer, bliver renoveret og ompakket til containeriseret ESS til mindre krævende stationære applikationer såsom solenergiudjævning eller reservestrøm. Second-life-systemer kan tilbyde 30-50 % lavere forudgående omkostninger, selvom de kræver mere stringent BMS og omhyggelig cyklusstyring.
• AI-drevet energistyring: Næste generations EMS-platforme udnytter maskinlæring og markedsdata i realtid til dynamisk at optimere forsendelsesbeslutninger på tværs af flere indtægtsstrømme, forudsige forringelse og planlægge vedligeholdelse. Virksomheder som Tesla (Autobidder), Fluence (Mosaic OS) og Stem (Athena) konkurrerer aggressivt på softwarekapacitet, efterhånden som hardwaredifferentieringen indsnævres.
• Indenlandsk indhold og forsyningskæde lokalisering: Den amerikanske inflationsreduktionslov (IRA), EU's batteriforordning og lignende politikker i Australien og Indien skaber stærke incitamenter til at lokalisere batteri ESS-produktion. Dette ansporer betydelige investeringer i nordamerikanske og europæiske gigafabrikker til LFP-celler og ESS-beholdersamling, som gradvist vil ændre indkøbsmuligheder for projekter, der kræver lokal indholdskvalificering.
